دریچه درب کاپوت پیچ دار
شیر دریچه‌ای پیچ‌دار یک شیر جداسازی-سنگین است که برای قطع یا بازیابی جریان سیال در خطوط لوله‌های صنعتی با فشار{{1} و دمای بالا طراحی شده است. بدنه و کاپوت سوپاپ با استفاده از یک واشر مهندسی شده برای اطمینان از مهر و موم شدن بدنه محکم-به-کاپوت، به طور ایمن با-میخ‌ها و مهره‌های با استحکام بالا متصل می‌شوند.
-
![دریچه دروازه فولادی کربنی کلاهک پیچ دار کلاس 300]()
دریچه دروازه فولادی کربنی کلاهک پیچ دار کلاس 300دریچه دروازه فولادی کربنی کلاهک پیچ شده کلاس 300 یک شیر ایزوله{1} سنگین است که برای سیستم های لوله کشی تحت فشار در صنایع نفت و گاز، پالایش، پتروشیمی، تولید برق، فرآوری شیمیایی و صنایع فرآیندی عمومی -

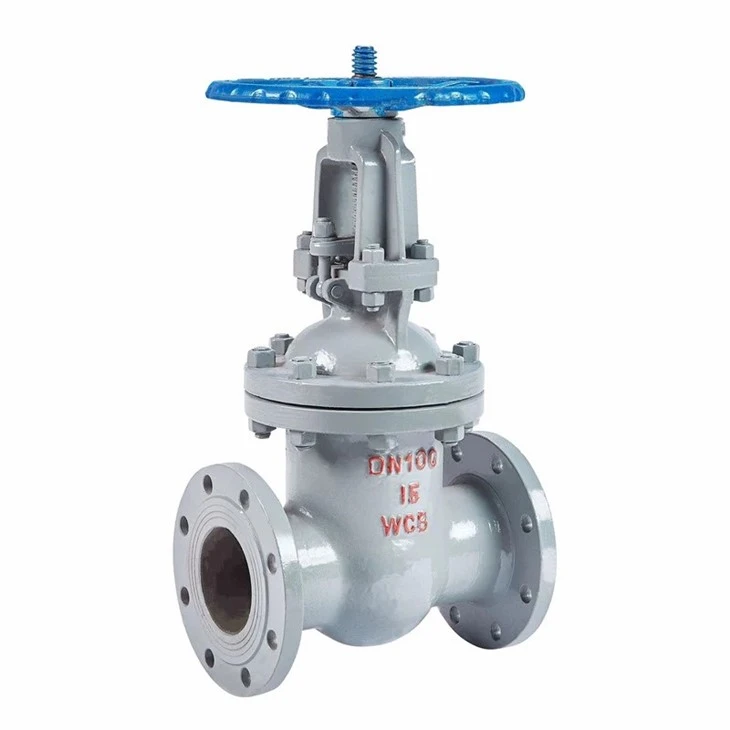

![سوپاپ دریچه جوشی سوکت کاپوت فولادی فورج شده]()
سوپاپ دریچه جوشی سوکت کاپوت فولادی فورج شدهشیر دریچه جوشی سوکت کلاه پیچ فولادی آهنگری یک شیر جداسازی سنگین-و فشرده است که برای سیستم‌های لوله‌کشی صنعتی حیاتی طراحی شده است که به یکپارچگی ساختاری بالا، نشتی صفر و اتصال جوشی دائمی نیاز دارد. -
![دریچه گیت گوه ای ارتجاعی سر کلاه پیچ]()
دریچه گیت گوه ای ارتجاعی سر کلاه پیچدریچه گیت گوه ای انعطاف پذیر کاپوت پیچ یک دریچه ایزوله است که برای تامین آب، تصفیه فاضلاب، تاسیسات شهری و سیستم های خط لوله صنعتی سازگار طراحی شده است. -
![شیر دریچه کاپوت پیچ دار فولادی ضد زنگ]()
شیر دریچه کاپوت پیچ دار فولادی ضد زنگشیر دریچه کاپوت پیچ شده از جنس استنلس استیل برای ایزوله کردن خط لوله قابل اعتماد و محکم در کاربردهای خورنده، فشار{{1} و دمای شدید طراحی شده است. این شیر که با فشار{3}}حاوی قطعات فولاد ضد زنگ درجه{4} -
![دریچه دریچه گوه ای منعطف کاپوت پیچ دار کلاس 150]()
دریچه دریچه گوه ای منعطف کاپوت پیچ دار کلاس 150دریچه گیت گوه ای انعطاف پذیر کلاه پیچ کلاس 150 یک شیر عایق صنعتی است که برای سیستم های لوله کشی طراحی شده است که به قطع کامل، دو جهته-و حداقل افت فشار در هنگام باز بودن کامل نیاز دارند. این شیر سنگین -
![شیر دروازه فلنج دار کلاه پیچ دار API 600]()
شیر دروازه فلنج دار کلاه پیچ دار API 600شیر دروازه‌ای فلنجدار کلاه پیچ API 600 یک شیر دروازه‌ای فولادی سنگین-است که برای جداسازی دو جهته کامل و مطمئن در سیستم‌های تولید نفت و گاز، پالایش نفت، پتروشیمی، شیمیایی و نیرو طراحی شده است.
اتصال پیچ و مهره ای در کلاه ایمنی:
پیچ و مهره با استحکام بالا همراه با واشر بدنه ارتجاعی، آب بندی قابل اعتماد را تحت چرخه حرارتی و نوسانات فشار تضمین می کند، در حالی که امکان جداسازی ساده در میدان را فراهم می کند.
طراحی دروازه گوه ای:
گوه جامد یا انعطاف‌پذیر ماشینکاری شده دقیق-در برابر حلقه‌های صندلی بسته می‌شود. گزینه های هاردفینگ (مانند Stellite #6) مقاومت بالایی در برابر فرسایش و سایش ارائه می دهند.
Rising Stem & OS&Y Construction:
رزوه های ساقه در خارج از مسیر عبور سیال باقی می مانند و از آنها در برابر محیط فرآیند و دمای خط محافظت می کنند و در عین حال نشان دهنده بصری موقعیت دریچه هستند.
-مسیر جریان کامل:
عملکرد کاملاً باز، گوه را از مسیر جریان خارج می کند، افت فشار را به حداقل می رساند و از تجمع رسوب در خط جلوگیری می کند.
متالورژی و تزئینات همه کاره:
موجود در فولاد کربن، فولاد کربن با دمای پایین-، فولاد آلیاژی، و فولاد ضد زنگ، همراه با گزینه‌های استاندارد API 600.
مشخصات فنی
|
پارامتر |
استاندارد مشخصات |
|
نوع سوپاپ |
دریچه درب کاپوت پیچ دار |
|
وظیفه خدمات |
جداسازی خط لوله روشن/خاموش (بدون-گسستگی) |
|
نوع کلاه |
کلاه پیچ دار (میخ و مهره) |
|
نوع دروازه |
گوه جامد / گوه انعطاف پذیر |
|
ساقه و یوغ |
OS&Y، ساقه در حال افزایش |
|
کلاس فشار |
کلاس ASME 150، 300، 600، 900، 1500، 2500 |
|
اندازه اسمی |
2 اینچ تا 48 اینچ (DN50 تا DN1200) |
|
مواد بدنه / کلاه |
ASTM A216 WCB، A352 LCC/LCB، A217 WC6/WC9، A351 CF8/CF8M/CF3M، فولاد دوبلکس |
|
مواد برش |
API 600 Trim 1, 5, 8, 10, 12, 16 (Hardfacing Stellite موجود است) |
|
پایان دادن به اتصالات |
فلنج صورت برجسته (RF)، فلنج نوع حلقه (RTJ)، لبه-جوش (BW) |
|
گزینه های فعال سازی |
چرخ دستی، گیربکس اریب، برقی، پنوماتیک، محرک هیدرولیک |
|
استانداردهای طراحی |
API 600، ASME B16.34 |
|
ابعاد چهره-به- |
اِی‌اِس‌اِم‌ای B16.10 |
|
ابعاد فلنج |
اَس‌اِم‌ای ب ۱۶.۵ (<=24"), ASME B16.47 Series A/B (>24") |
|
ته-ابعاد جوش |
اِی‌اِس‌اِم‌ای بی16.25 |
|
استانداردهای تست |
API 598، ISO 5208 |
|
مستندات |
EN 10204 3.1 MTC، گزارش‌های NDT، گواهی‌های آزمایش فشار |
برنامه های کاربردی صنعت هدف
نفت و گاز بالادستی و میانی:
خطوط لوله نفت خام، گاز طبیعی و محصولات تصفیه شده.
پالایش و پتروشیمی:
انتقال هیدروکربن، ترک خوردگی کاتالیزوری و جداسازی فرآیند.
تولید برق:
خطوط اصلی بخار، سیستم های آب تغذیه دیگ بخار و مدارهای آب خنک کننده.
پردازش شیمیایی:
جابجایی مواد شیمیایی خورنده که به بدنه آلیاژی خاص و مواد تزئینی نیاز دارد.
قابلیت ردیابی مواد:ردیابی 100% Heat Number با پشتوانه گواهینامه‌های تست مواد EN 10204 3.1.
ماشینکاری دقیق:ابعاد بحرانی و تحمل‌های سطح نشیمن در برابر نقشه‌های تایید شده GA بررسی شدند.
تست غیر مخرب (NDT):تست رادیوگرافی (RT)، اولتراسونیک (UT)، نفوذ مایع (PT) و ذرات مغناطیسی (MT) بر اساس مشخصات پروژه.
تست فشار:تست سفتی صندلی با فشار زیاد/کم{0} در API 598.
گواهینامه ها و انطباق:API 600|ISO 9001|CE / PED|قابلیت SIL|API 6FA / 607 Fire Safe
سوالات متداول
ما به خوبی-به‌عنوان یکی از تولیدکنندگان و تامین‌کنندگان پیشرو دریچه‌های دریچه‌ای پیچ‌دار در چین شناخته شده‌ایم. لطفاً برای خرید شیر دریچه کاپوت پیچ با کیفیت بالا با قیمت رقابتی از کارخانه ما احساس راحتی کنید. برای اطلاعات بیشتر، هم اکنون با ما تماس بگیرید.
